螺杆式空气压缩机图解及常见故障图示

螺杆式空气压缩机是一种非常常见的压缩设备，了解压缩机的内部构造和常见故障图示，可以帮助大家配合压缩机油更好更安全的使用。首先我们来看一下这张图片，可以十分清晰的知道压缩机的基本构造和运行机制。

上图可简单描述为：空气压缩机从外界大气中吸入空气，通过滤网进行预过滤进入机箱内部再通过进气过滤器①过滤，进入多功能进气控制阀②，接着进入转子室④进行压缩，转子由马达驱动。精确控制一定量的压缩机油持续不断地注入转子室④，对旋转的螺杆进行润滑冷却，并起到密封作用。压缩完毕后，含油的空气被排出机头，经过法兰连接直接进入油气分离器⑤、⑥将油与压缩空气分离，被分离出来的油在油冷却器⑧中被冷却，流经油过滤器⑩重新回到注入口。分离后的压缩空气通过旋入式精细油气分离器⑥，过滤掉部分油质，使压缩空气中的含油量只有1～3mg/m3，然后经过最小压力止回阀⑦回到空气冷却器⑨冷却，冷却后的压缩空气经过一个截止阀进入用气系统。温控阀在整个运行过程中控制正常的油温，保证螺杆式压缩机在所有的运行阶段都以最佳的温度工作。

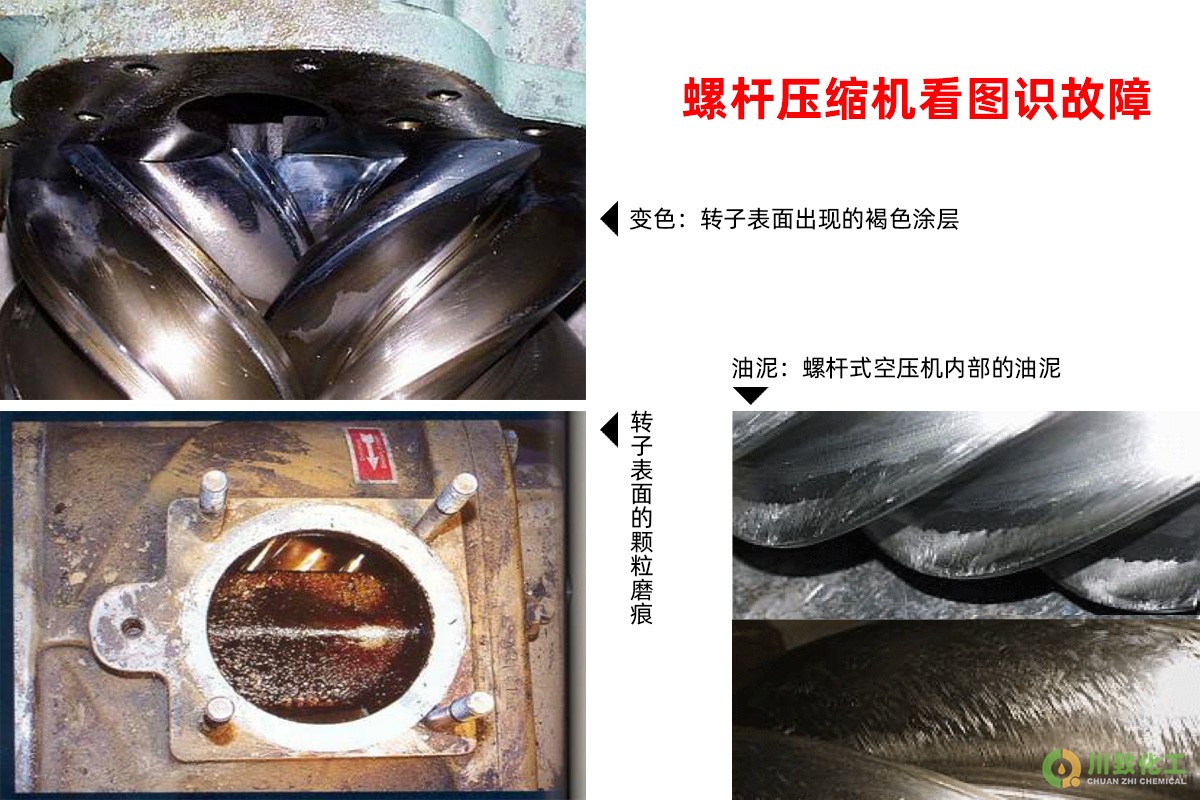

最后，川致再附上一张空气压缩机常见故障图示，如果您的压缩机出现了这些故障，建议尽快进行保养或维修，更换合适的压缩机油。如果您在压缩机油的使用和采购方面还存在一定的疑惑，欢迎随时联系川致客服安排经验丰富的技术工程师为您提供现场用油指导。
